如何仿真SN8P2308的RFC功能？

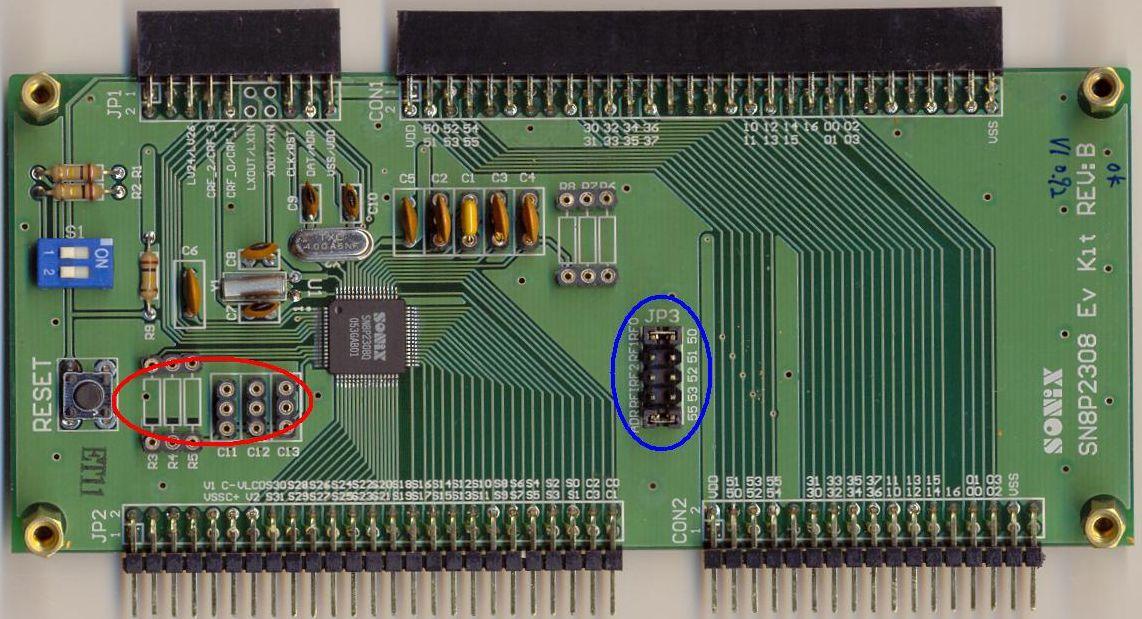

客戶在開發2308 RFC功能時，由于模擬器沒有帶仿真RFC功能，客戶必須使用2308 EV_Kit上的RFC電路，下圖爲2308 EV Kit：
圖中紅色圈圈處爲RFC電路，C11、C12、C13爲RFC振蕩電路的電容，在仿真時，只需要在其中一個上插上電容，R3、R4、R5爲RFC振蕩電路 的電阻，其中R3接爲RFC0通道，R4、接RFC1通道，R5接RFC2通道，客戶可根據實際電路選擇通道，切忌當O50、P53用做RFC時，要將其 設爲輸入不上拉模式。
圖中藍色圈圈處爲EV 板RFC口與客戶目標板的連介面，如果將相應通道短路，在CON2處就可得到RFC輸出信號，客戶可將目標板接在CON2上，實現RFC仿真。 JP3除了可以連接EV-Kit和目標板，還可以作爲RFC輸出時鐘的測量點，在開發過程中，我們可以通過測量相應通道先確定要測量頻率的大小，根據這個 值，可以選擇是采用頻率測量法還是脉寬測量法。由于模擬器沒有帶仿真RFC功能，因而必須使用2308 EV_Kit上的RFC電路。
圖中紅色圈圈處爲RFC電路，C11、C12、C13爲RFC振蕩電路的電容，在仿真時，只需要在其中一個上插上電容，R3、R4、R5爲RFC振蕩電路 的電阻，其中R3接爲RFC0通道，R4、接RFC1通道，R5接RFC2通道，客戶可根據實際電路選擇通道，切忌當O50、P53用做RFC時，要將其 設爲輸入不上拉模式。
圖中藍色圈圈處爲EV 板RFC口與客戶目標板的連介面，如果將相應通道短路，在CON2處就可得到RFC輸出信號，客戶可將目標板接在CON2上，實現RFC仿真。 JP3除了可以連接EV-Kit和目標板，還可以作爲RFC輸出時鐘的測量點，在開發過程中，我們可以通過測量相應通道先確定要測量頻率的大小，根據這個 值，可以選擇是采用頻率測量法還是脉寬測量法。由于模擬器沒有帶仿真RFC功能，因而必須使用2308 EV_Kit上的RFC電路。
