USB/電池雙電源如何判斷由哪個電源供電？

1. 通過按鍵方式：在上電之前判斷此按鍵狀態來確定。如果爲高，則爲電池上電，如果爲低則爲USB上電。

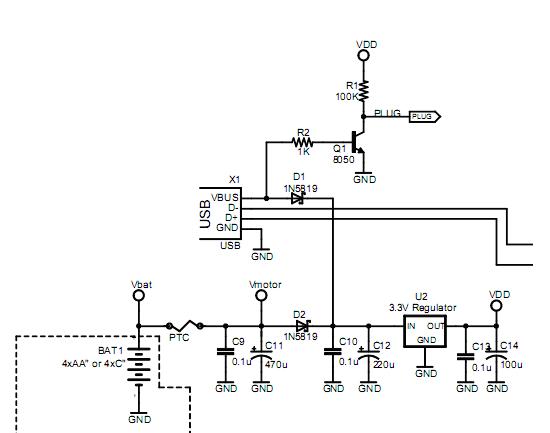

2. 通過電路檢測（以下電路圖僅供參考）：

3. 通過程式判斷：利用D+/D-兩綫。由于這兩個I/O和PS2共用，把這兩個I/O設爲輸入上拉，上電之前讀取兩綫狀態。因爲如果接入USB口。USB集綫器內部下拉會把這兩個I/O拉爲低電平。如果爲高電平，則爲電池上電。
