PS2 mouse在不同系統下傳輸資料格式？
根據Host系統不同，PS2 Mouse支援不同的功能模式，分別爲3Key Mode和5Key
Mode。Host下傳命令0XF3後接著下傳Sample Rate資料，Device可通過Sample Rate資料來判斷是3Key
Mode還是5Key Mode。

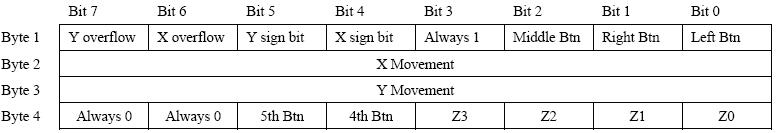

1. 5Key Mode 利用SONIX PS2 Lib平臺開發的産品在Win2000/XP/Vista下支援3D5Key，即爲5Key Mode，具體資料格式如下所示：
Byte1：
Bit[2:0]中右左按鍵位元，支援多按鍵同時按下，“1”爲對應按鍵按下，“0”爲按鍵釋放；
Bit[3]始終爲“1”，當爲“0”時上傳數據PS2口會abortion；
Bit[5:4]X、Y位移符號位元，這兩位元代表PS2 實際上傳X、Y資料的最高位元（符號位元）；
Bit[7:6]X、Y溢出標志位元，一般不用考慮，默認爲“0”。
Byte2：
X方向位移，根據實際Sensor的方向做必要的取反操作，該操作影響Byte1[4]；
Byte3：
Y方向位移，根據實際Sensor的方向做必要的取反操作，該操作影響Byte1[5]；
Byte4：
Bit[3:0]滾輪上傳資料，範圍爲-8~+7，前翻爲0x0F，後翻爲0x01；
Bit[5:4]4Key、5Key按鍵位元，“1”表示對應按鍵按下，“0”對應按鍵釋放；
Bit[7:6]數據位元保留，默認爲“0”。

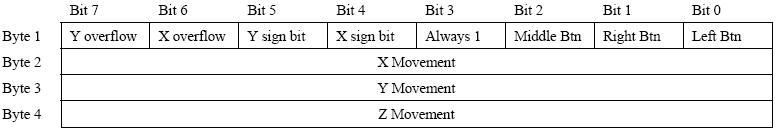

2. 3Key Mode 利用SONIX PS2 Lib平臺開發的産品在Win98下支援3D3Key，即爲3Key Mode，具體資料格式如下所示：
以上資料格式Byte1~Byte3同5Key Mode，Byte4有不同。
Byte4： 滾輪有效位仍爲低四位，範圍爲-8~+7，高四位元只作數據符號擴展位元。但是滾輪上翻時上傳資料爲0xFF，滾輪下翻時數據應爲0x01。
那麽具體User是如何判斷3Key還是5Key Mode呢？我們可以在U+P Lib中通過mouse_id來判斷是哪種模式，當mouse_id = 3（或ID_3KEY） 表示 3Key Mode；當mouse_id = 4（或ID_5KEY）表示 5Key Mode，User可以根據mouse_id來决定Byte4具體上傳什麽資料 。
1. 5Key Mode 利用SONIX PS2 Lib平臺開發的産品在Win2000/XP/Vista下支援3D5Key，即爲5Key Mode，具體資料格式如下所示：
Byte1：
Bit[2:0]中右左按鍵位元，支援多按鍵同時按下，“1”爲對應按鍵按下，“0”爲按鍵釋放；
Bit[3]始終爲“1”，當爲“0”時上傳數據PS2口會abortion；
Bit[5:4]X、Y位移符號位元，這兩位元代表PS2 實際上傳X、Y資料的最高位元（符號位元）；
Bit[7:6]X、Y溢出標志位元，一般不用考慮，默認爲“0”。
Byte2：
X方向位移，根據實際Sensor的方向做必要的取反操作，該操作影響Byte1[4]；
Byte3：
Y方向位移，根據實際Sensor的方向做必要的取反操作，該操作影響Byte1[5]；
Byte4：
Bit[3:0]滾輪上傳資料，範圍爲-8~+7，前翻爲0x0F，後翻爲0x01；
Bit[5:4]4Key、5Key按鍵位元，“1”表示對應按鍵按下，“0”對應按鍵釋放；
Bit[7:6]數據位元保留，默認爲“0”。
2. 3Key Mode 利用SONIX PS2 Lib平臺開發的産品在Win98下支援3D3Key，即爲3Key Mode，具體資料格式如下所示：
以上資料格式Byte1~Byte3同5Key Mode，Byte4有不同。
Byte4： 滾輪有效位仍爲低四位，範圍爲-8~+7，高四位元只作數據符號擴展位元。但是滾輪上翻時上傳資料爲0xFF，滾輪下翻時數據應爲0x01。
那麽具體User是如何判斷3Key還是5Key Mode呢？我們可以在U+P Lib中通過mouse_id來判斷是哪種模式，當mouse_id = 3（或ID_3KEY） 表示 3Key Mode；當mouse_id = 4（或ID_5KEY）表示 5Key Mode，User可以根據mouse_id來决定Byte4具體上傳什麽資料 。
