在Layout上需要注意哪些問題?

1. 訊號綫勿走板邊:
由于電路板周圍是最容易受到外界雜訊影響的部份，這部份通常以鋪地處理，重要的訊號綫儘量不要太靠近版邊。

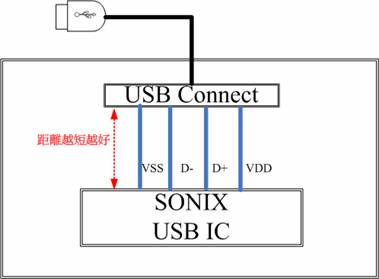

2. USB 訊號綫越短越好:
由于USB訊號走綫過長，容易受到干擾，導致EFT能力降低，如下圖所示，USB Connect與Sonix USB IC之間的距離越短越好。

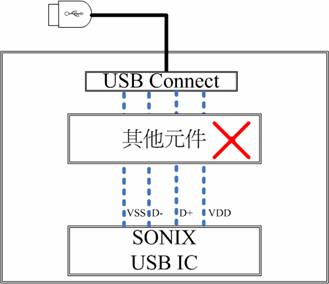

3. USB 訊號綫的路徑上應避免任何形式的跨越元件:
在USB訊號綫的路徑上跨越任何元件，皆可能導致EFT能力的大幅降低，不論是在PCB版的正反面，皆會有一定程度的影響，因此在設計上應該儘量避免此種情形的發生。

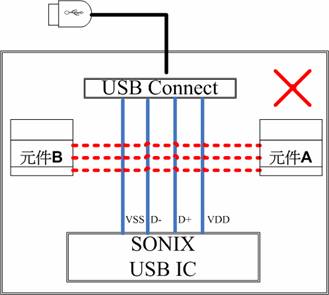

4. USB 訊號綫路徑應避免與任何綫路交叉:
其他元件的走綫即使是從PCB版的背面穿越USB訊號，也可能會造成EFT能力的下降。
