MP5-WRITER
MP5-WRITER
-
Name
-
Purchase Part No

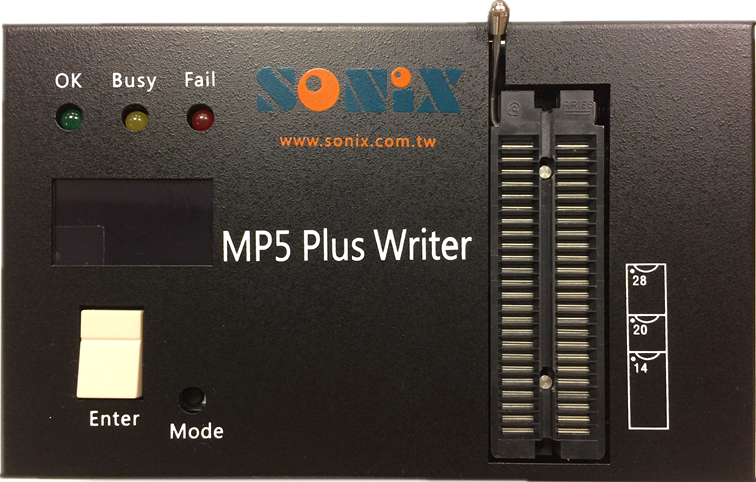

MP5 Writer
-
Function
1、支援8-Bit OTP、8-Bit Flash、32-Bit Cortex-M0、8051 Flash全系列MCU的燒錄。
2、適合工程開發及量產燒錄使用。
3、支持操作系統：WinXP/Vista/Win7/Win8/Win10。 -
Features
-
Note
MP5+WR.png MP5+MP.png

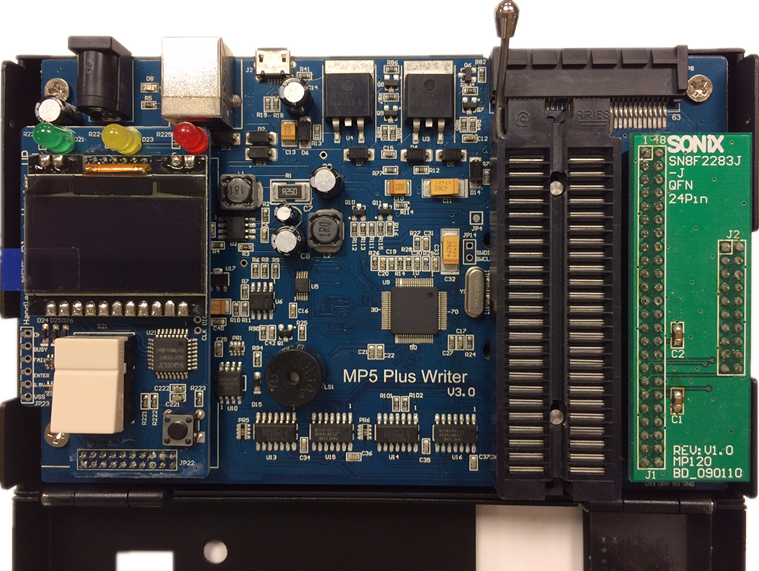

1、IC腳位小於或等於48PIN者:
將對應型號的MP燒錄轉接板置於JP5 & JP6處(需打開MP5 Writer的上蓋)， 將MCU放置於MP5 WRITER的Text Tool即可燒錄。

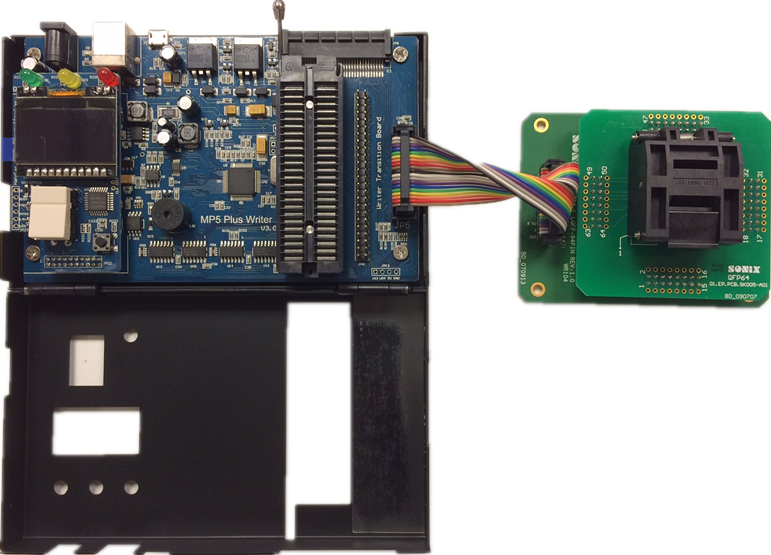

2、IC腳位大於48PIN者:
如LQFP64 or LQFP80 需用相對應的燒錄轉接板，配合LQFP64 or LQFP80PIN的SOCKET，通過20PIN排線連接到JP5處進行燒錄。
3、COB的燒錄
COB 型號直接透過20PIN排線連接到JP5處進行燒錄。
-
Accessory
7.5V變壓器.jpg USB CABLE.jpg

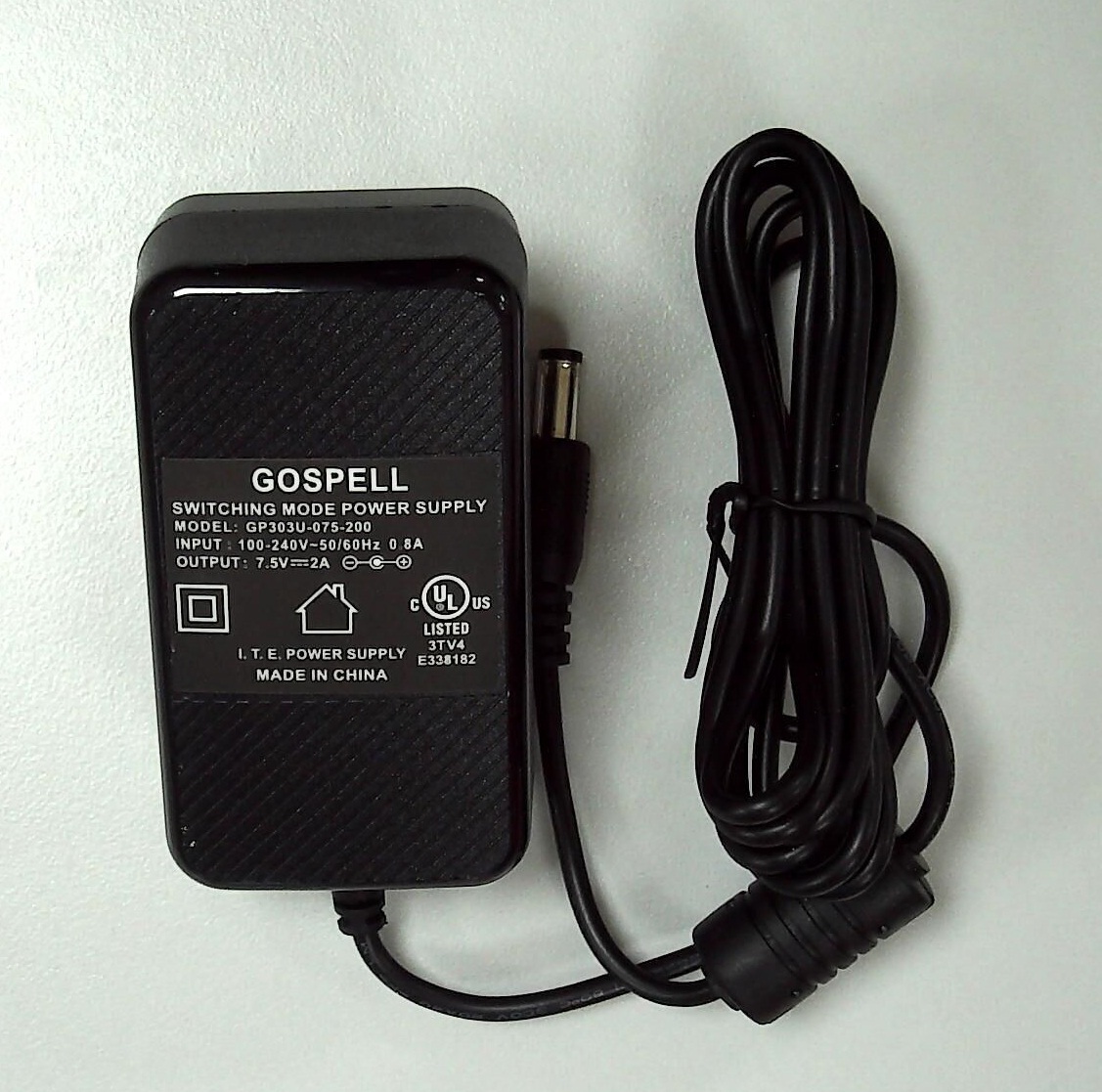

1、7.5V DC Power Adaptor
2、20PIN Cable

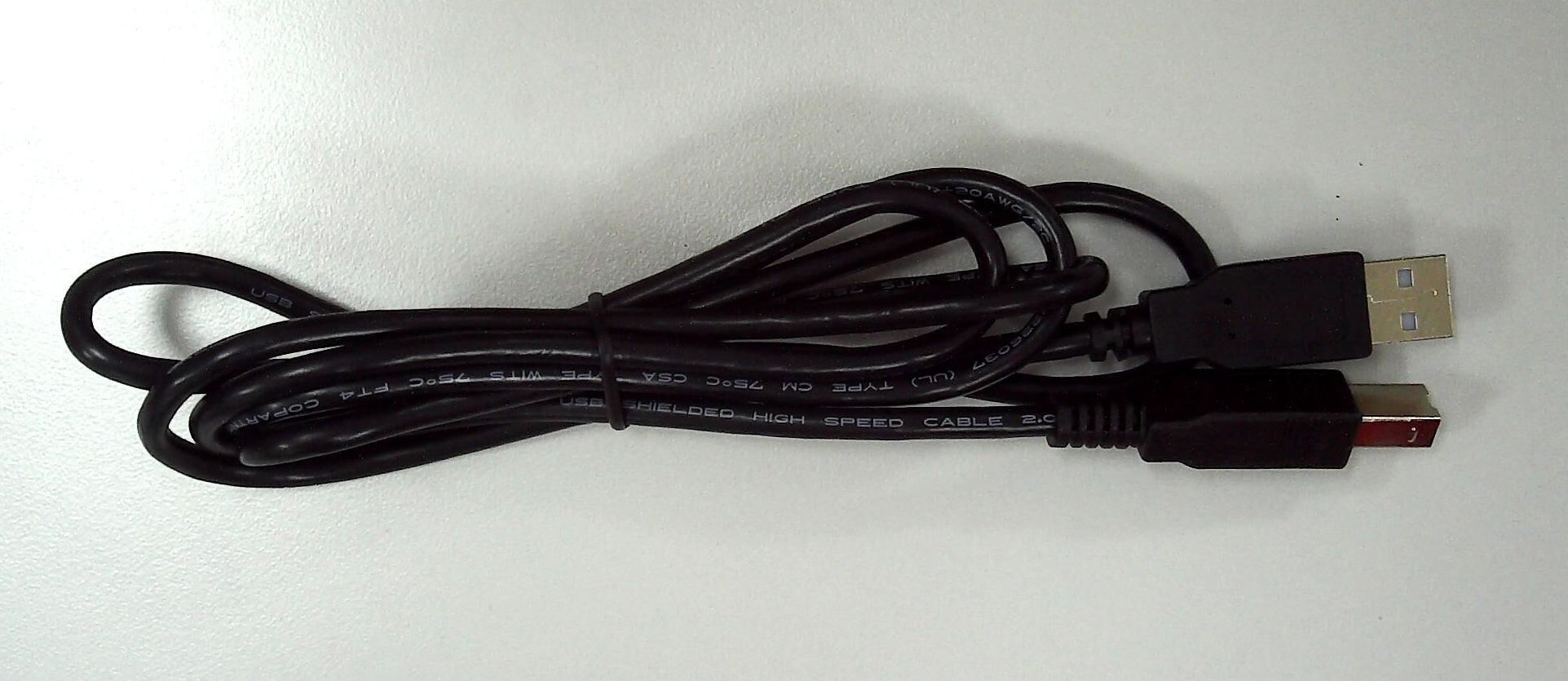

3、USB Cable
