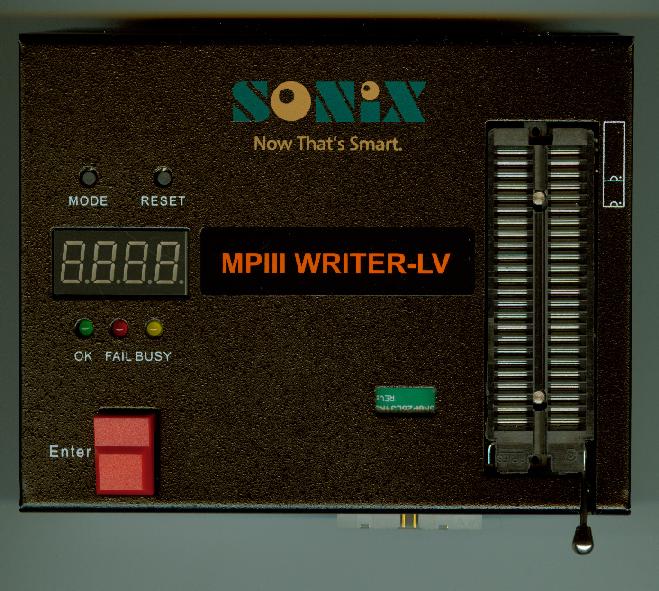

MPIII Writer-LV(2016/4/E 停止銷售)替代型號:MP5-WRITER

MP3-LV-WRITER

1. MPIII Writer - LV 支援 型號:
SN8P26L31/26L32/26L321/26L34/26L38
SN8PC20

2. 適用於工程開發及大規模MCU燒錄用及可支援線上燒錄。此Writer為USB介面並可支援線上直接更新Writer最新版本Firmware。

1.燒錄時MPIII Writer需插上欲燒錄MCU型號的轉接板(ICE Transition Board或Writer Transition Board)才可燒錄。


2.當選用ICE Transition Board時，將相對應MCU型號的ICE Transition Board透過20PIN排線接至MPIII Writer上，再將MCU放置於ICE Transition Board上的Text Tool即可進行燒錄。


3.當選用Writer Transition Board時：

A.IC腳位小於或等於48PIN者：
將相對應MCU型號的Writer Transition Board安插於MPIII Writer上，再將MCU放置於MPIII Writer上的Text Tool即可燒錄。

B.IC腳位超過48PIN者：
將相對應MCU型號的Writer Transition Board透過20PIN排線接至MPIII Writer上，再將MCU放置於Writer Transition Board上的Socket即可燒錄。

4.支援作業系統：
Win2000/XP-32bit
Vista-32/64bit
Win7-32/64bit

20PIN Cable
7.5V DC Power Adaptor
Power Cord
CORE
USB Cable
