MP PRO (2016/6/E 停止銷售) 替代型號:MP5-WRITER

  • Name


    MP PRO (2016/6/E 停止銷售) 替代型號:MP5-WRITER

  • Purchase Part No

    MP PRO

  • Function

    支援型號:
    1系列MCU僅支援:SN8P1602B/1829/190x/191x/192x/1937/1989
    其它型號不論低壓或Flash MCU都可支援
    支援連線與離線燒錄,適合工程開發與量產燒錄使用

  • Features

    40 PIN(含)內的MCU免燒錄轉接板
    相對於MPIII燒錄時間縮短20%~30%

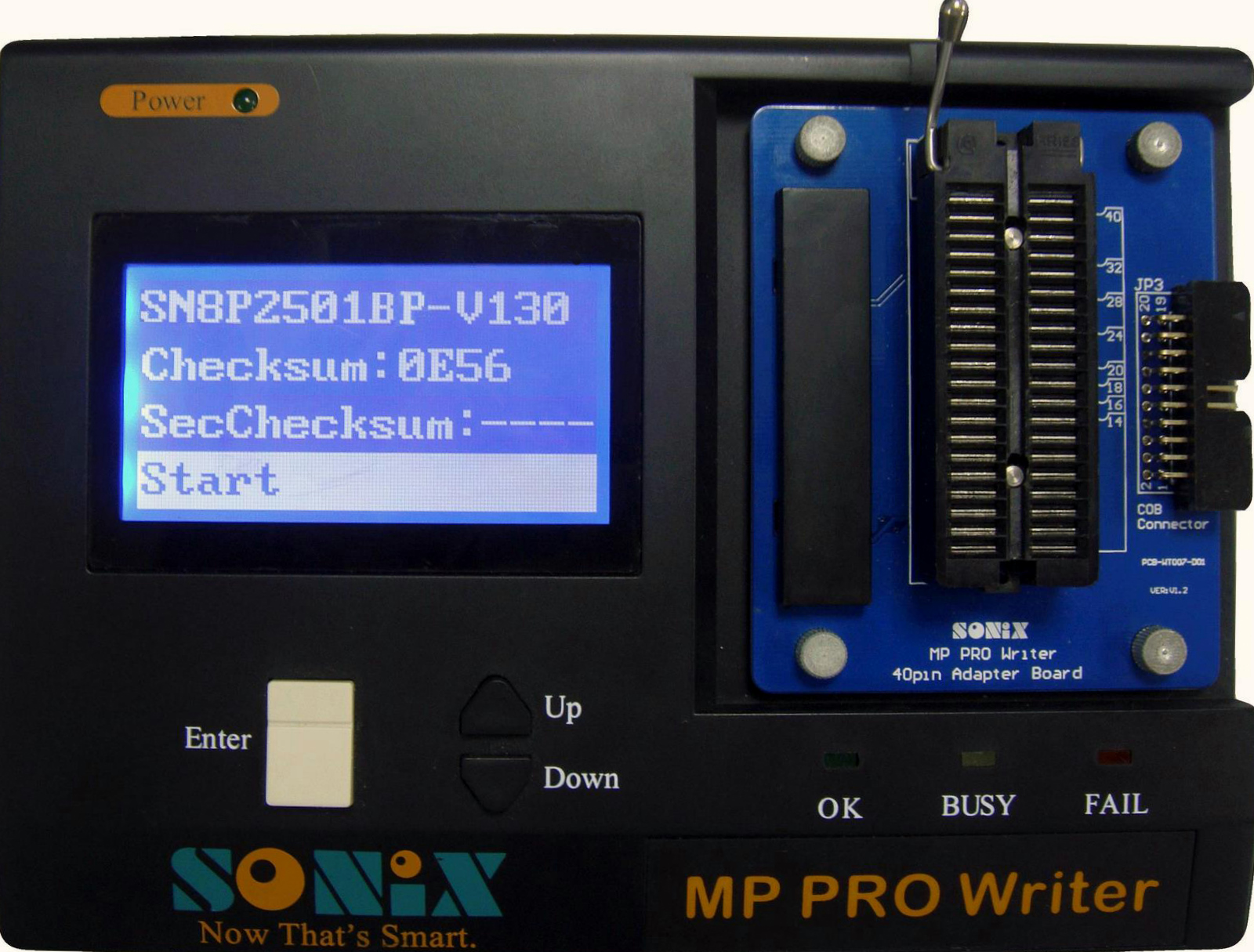

    提供LCD可顯示中/英文燒錄資訊
    USB即插即用
    可拆換式燒錄配置板
    支援免按鍵自動偵測燒錄

  • Note


    Adapter Board選用使用說明:
    IC腳位小於或等於40PIN者:

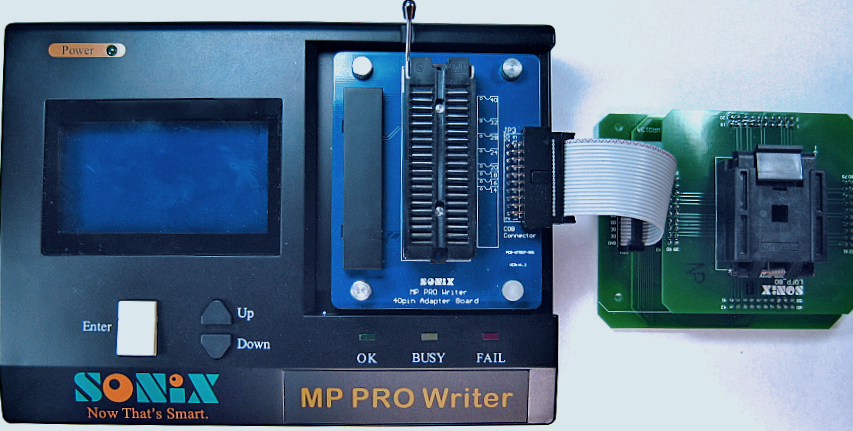

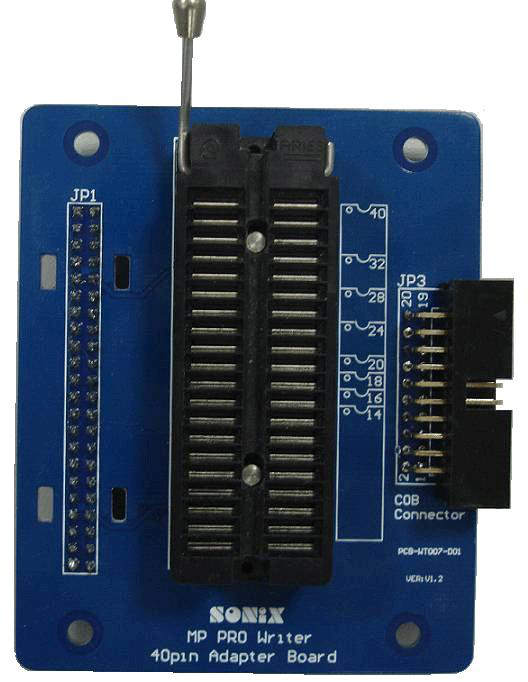

    先將40 PIN Adapter board至於MP PRO,燒錄軟體選擇欲燒錄之型號並將MCU放置於MP PRO上的Text Tool即可燒錄。


    IC腳位大於40PIN,小於或等於48PIN者:

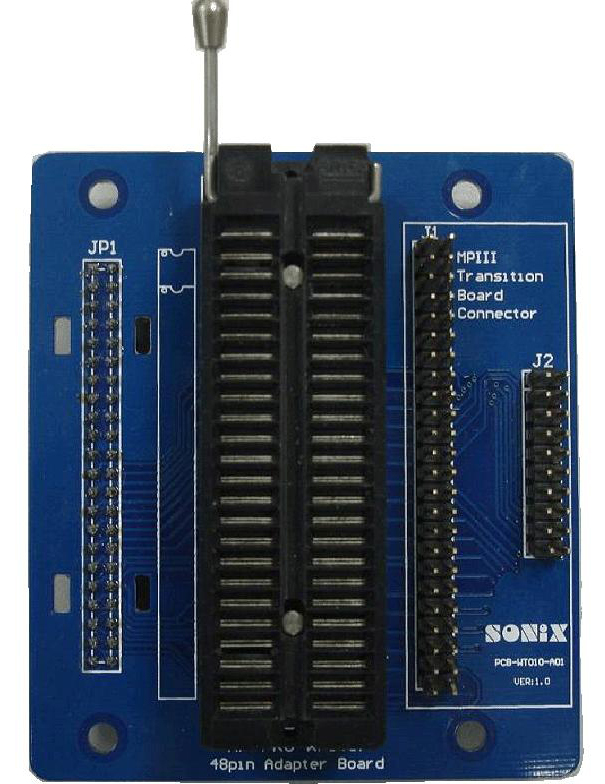

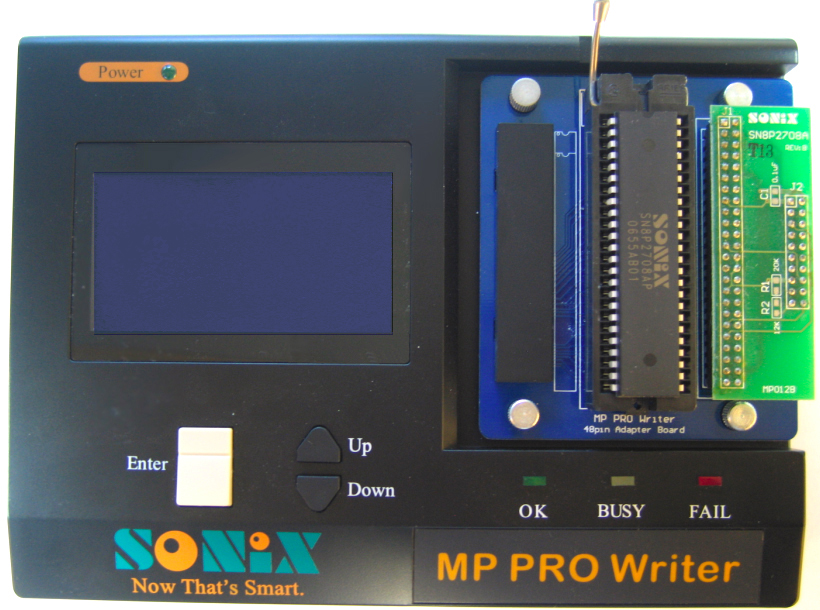

    先將48 PIN Adapter board至於MP PRO,同時插入與MCU型號相同之Transition Board,燒錄軟體選擇欲燒錄之型號並將MCU放置於MP PRO上的Text Tool即可燒錄。


    IC腳位大於48PIN者:
    先將40 PIN Adapter board至於MP PRO,再透過20PIN排線接至型號相同之Transition Board上,再將MCU放置於Socket即可燒錄。

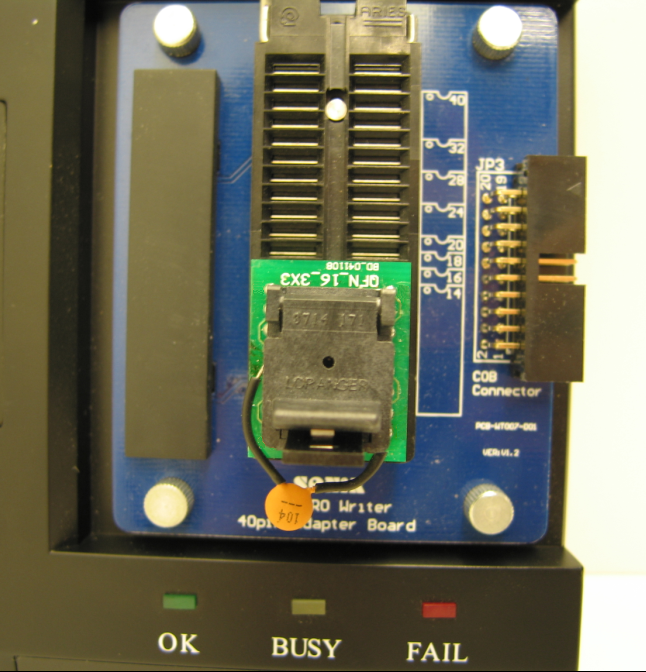

    燒錄過程中如發現不良率偏高或不能燒錄時,請在Text Tool對應到IC的 VDD 與 GND PIN腳焊一顆104電容。
    若是搭配Socket燒錄,則可直接焊在Socket上即可。
    燒錄完畢後,必須拆掉電容,以免下次燒錄其它型號時造成干擾。

    (48 PIN Adapter board-選配)
    產品購買編號:MP PRO_ADP_48P

  • Accessory

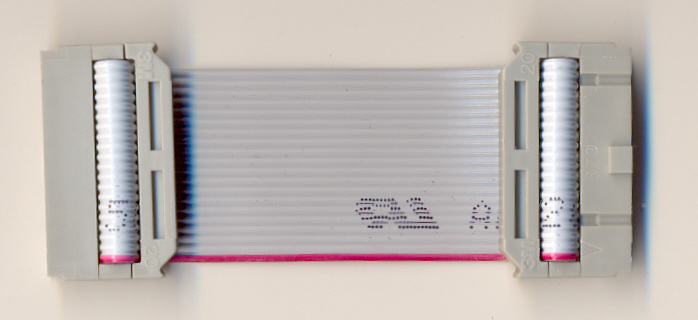

    20PIN Cable
    18V DC Power Adaptor

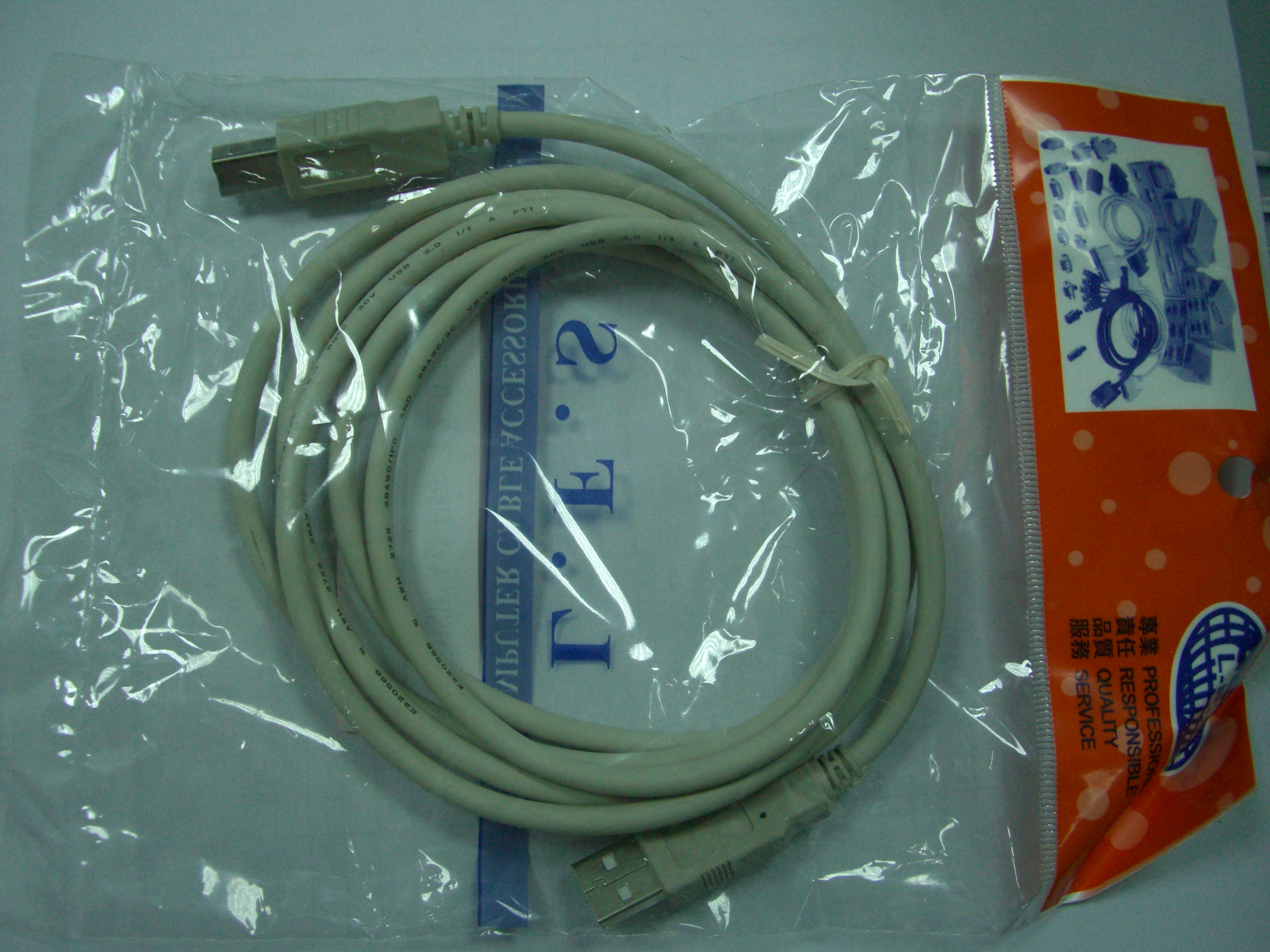

    USB Cable

相關附件
