產品描述

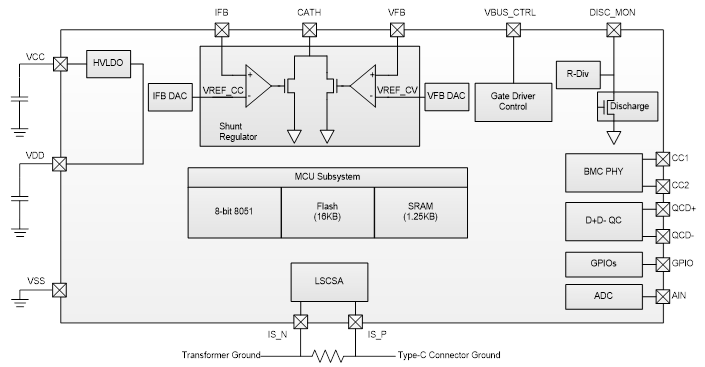

SNPD1710系列是高度集成的USB Type-C端口控制器，符合最新的USB Type-C和Power Delivery（PD）標準。 SNPD1710系列採用SONiX專有的8051技術，內部為8位元的8051處理器、與16 KB內存快閃記憶體編程存儲器，完整的Type-C USB-PD收發器，且整合回授控制電路於輸出電壓（VBUS）調節，以及Type-C端口所需的所有終端電阻。 SNPD1710系列具有多個I / O阜口可提供使用，且具有高度整合的BOM和ESD保護於系統上的應用。SNPD1710系列是非常適合電源適配器應用。

產品特色

• 支援Type-C與USB-PD協議:
– USB PD3.1規格包含Programmable Power Supply (PPS)模式
– 內建配置電阻RP 與RD
• Quick ChargeTM (QC) 協議:
– 支援一組DPDM QC I/Os與整合所有私有協議於DPDM通訊上
– 支援 BC1.2, QC 2.0/3.0/4.0/4.0+/5
• 分流式調節器:
– 提供二次側端回授控制類比調節器
– 提供輸出電壓VBUS(3V~30V)可控制每階於20mV/14.6mV/10mV輸出
– 提供恒壓及恒流控制迴路使用
– 支援恒流控制迴路的低邊電流檢測
• 內建5V電壓調整器輸出:
– 輸入電壓源為VCC
–提供20mA輸出驅動
• 高壓I/O腳位配置:
– 外部MOS控制驅動腳位
– 供輸出電容放電路徑與偵測TYPEＣ端口輸出電壓
– 分流式調節器迴路控制腳位
• 保護機制可程式化:
– 過電壓保護
– 欠電壓保護
– 過電流保護
– 過溫度保護
– 短路保護
–CC1/CC2/D+/D- 過電壓保護機制
• 8-bit MCU:
– 8051微處理控制器
– 16 KB on-chip Flash ROM
– 1.25 KB SRAM
• 內建12-bit SAR ADC
• 操作電壓範圍: 3V~24.5V
• 操作溫度範圍: -40 °C ~ 105 °C

Data Sheet
- SNPD17111_V1.5_EN.pdf[台灣載點][深圳載點]
Software Tools
- SN-Link ISP_PD_V2.6(150K).zip[台灣載點][深圳載點]
- MP5_Writer_PD_Series_20230117(V113).zip[台灣載點][深圳載點]
Development Tools
- MP5-WRITER
- TB-MPD17111-S
