FAQ 常见问答

    • .下载SN8文件后，为什么烧录器会提示“ERR4”？如何排除此故障？

      1.首先确认用户的SN8文件没有问题。
      2.确认烧录器没有问题。下载其他型号MCU的SN8文件，查看是否提示“ERR4”。
      3.如果是烧录SN8P19XX的MCU，请确认源程式中“ICE_MODE”设置为“0”。
      4.如果涉及Rollingcode功能，请确认源程式对Rollingcode的设置与.INI文件一致。
      5.如果以上均确认没有问题，请联系所属代理商。

    • .使用MPIII Writer下载SN8文件后，烧录器为何提示“ERR0”？如何排除此故障？

      1.MPIII Writer有两种型号：MPIII Writer、MPIII Writer-LV。
      其中MPIII Writer支持SONIX普通型号MCU的烧录，MPIII Writer-LV支持低压型号MCU的烧录（目前Sonix 低压MCU有：SN8P26L3X、SN8PC20）。
      2.如果将某型号SONIX MCU的SN8文件下载到不支持该型号的烧录器中，烧录器即会报警“ERR0”。 此种情况下，可下载其他型号MCU（高低压MCU切换）的SN8文件，查看是否还存在烧录器报警情况，以排除是否为烧录器型号选择错误。若烧录器报警现象消失，则选择正确型号的烧录器即可进行烧录；否则请联系所属代理商。

    • .烧录介面(UI)资讯输出栏提示“IC is not find!”，如何检查？

      这种情况的发生很有可能是接触不良所致。用户需检查以下几个方面：
      1. 烧录转接板与烧录器是否接触良好，是否错位；
      2. 烧录器与IC之间是否接触良好，是否错位；
      3. IC方向是否放反；
      4. IC Pin1脚的位置是否正确等。

    • .如何安装MPIII Writer驱动？

      M2IDE_V117及其以后的版本可以自动安装USB驱动了。当使用mini USB将 MPIII Writer连接PC后，会弹出“发现新硬件”和“安装驱动程序”的窗口，此时选择 “自动安装方式”，按照PC端提示一步步安装即可

    • .烧录Rollingcode不成功可能有哪些原因？

      用户必须将.INI档与.SN8放于同一个档夹，下载时才能将Rollingcode的资讯载入烧录器中。
      有关Rolling Code使用及烧录的详细资讯可以参考网页上的TN030：Development Rolling Code with SONiX 8-bit MCU。

    • .IDE编译后为何会出现两个Checksum值及其涵义？MPIII Writer操作过程中所显示的Checksum值为哪一项？

      当用户启动加密选择 “Enable Security”，则编译后生成EPROM Checksum和Security Checksum；若客户选择”Disable Security”只生成一个 EPROM Checksum。

      EPROM & Security Checksum 的解释说明:
      1. EPROM Checksum是指用户源代码的Checksum值；
      2. Security Checksum是指在Sonix的加密机制下用户代码的Checksum值；

      Sonix Writer在脱机操作过程中显示Checksum的机制：用户的SN8档选择加密时则显示Security Checksum；无加密时显示EPROM Checksum；
      但请注意以下特殊情况：
      1. 执行离线功能FUN4后，显示的Checksum是依据MCU本身的加密情况而显示，与SN8档的加密与否无关;如果MCU已被加密，显示加密后的Security Checksum，否则显示本身ROM资料的Checksum值；
      2. 执行离线功能FUN5后，是显示source code sn8checksum，与编译器生成的EPROM checksum相 同

    • .MPIII烧录器各烧录错误资讯提示代表什么意思？

      1. ERR0侦测烧录电压异常！这时需要检查烧录转接板以及IC的型号及其放置；
      2. ERR1表明所检测的IC非空；请确认此MCU未烧录或检查转接板和MCU的放置；
      3. ERR2表明烧录过程中出现错误；原因可能是IHRC不能正确校正（针对带有IHRC的母体）、烧录过程中干扰太大；
      4. ERR3表明校验错误，即用户烧录代码SN8与OTP中的资料不完全相同；
      5. ERR4表明EEPROM有问题，原因可能是EEPROM为空、读取有误、损坏、人为拆卸；此时可以连机重新下载烧录代码；（注意更换EEPROM时必须为24LC256，空间达16K Word ）
      6. ERR6（Open）发生开路；请检查烧录转接板和IC的放置及texttool与IC的接触是否良好。

    • .烧录器烧录时的加密机制？

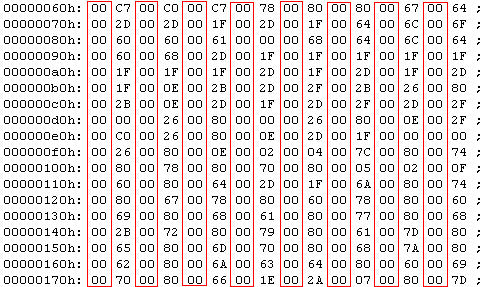

      1.若Code Option的配置选项Security设置为Enable，即选择对ROM资料加密，则读取已烧录MCU的ROM资料时，并不能将所有原始资料读出来，部分资料会mask为0； MPIII的烧录电压不同，加密机制亦有所不同。部分MCU，如SN8P2501B，其加密机制是按“Word“进行加密，即mask偶数位址对应的资料为0，奇数位址对应的为原始资料； 具体加密如下图所示：

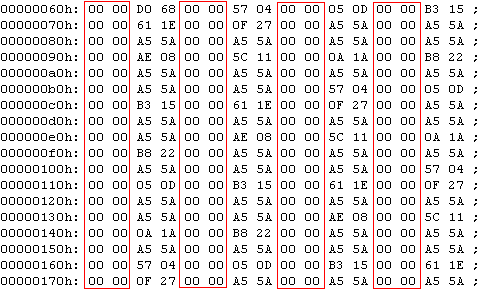

      另一部分MCU，如SN8PC20 ，其加密机制是按“Byte”进行加密，即 mask 所有位址的“低位Byte＂资料为 0 ，“高位Byte＂资料为 ROM 的原始资料；具体加密如下图所示：

      2. 若 Code Option 的配置选项 Security 设置为 Disable ，即不对 ROM 资料进行加密，则读取 ROM 时得到的是 ROM 的原始资料。

    • .选择的MCU型号与SN8档不匹配时，烧录器能否下载？实际烧录时，待烧芯片型号与SN8档不符能否烧录？

      当下载SN8档时，如果选择的MCU型号与SN8档不匹配，则烧录器不能下载。 当实际烧录时，MPIII Writer会判断CHIP ID，一般情况下，待烧晶片型号与SN8档不符则不能烧录。
      为了客户升级/转换方便，下载最新IDE就可以直接把2604、2711的SN8烧录到2604A或2711A。

    • .在烧录器的48Pin插座上，将此48根线并联引出扩展成另一个插座，可否同时烧录两颗芯片？

      这样做是不允许的。因为受到用户的电网环境、编程器的烧录功率、烧录信号的同步等因素制约，这样扩展将会导致烧录错误。另外若是有rolling code程序烧录的话，计数也将会发生错误。

    • .用writer烧录带IHRC的芯片时，烧出来的芯片为何没有内振功能？

      首先检查源程序的Code Option里的High_Clk选项是否选择为IHRC，如果已选为此项，则可能是烧录器软件或硬件出现了问题，请客户及时与代理商或SONIX原厂取得联系。

    • .是否可以使用第三方烧录器烧录SONIX MCU？

      目前市面上已经有一些第三方烧录器支持SONIX MCU的烧录，比如台湾的河洛烧录器。但是客户如果想使用这些第三方烧录器的话，请先与代理商或SONIX取得联系，以验证可行性，避免出现大批量的烧录不良。

    • .使用MP writer 下载SN8档时，为什么提示“EEPROM has some problems !!”？

      首先请检查EEPROM是否完好，与IC座之间是否松动。排除硬件损坏的情况，用户可以从以下两点进行排查：
      1. 先将并口线（或UTP）从MP writer上拔掉，然后将MP writer复位，待复位完成之后，再将并口线（或UTP）连接，重新下载SN8檔。
      2. 确认现在使用的编译软件是否为最新版本，如果不是，请使用最新版本的编译软件下载SN8文件，但要注意的是，如果SN8档是由旧版本的编译软件生成的话，那么务必将源程序在新版编译软件下重新编译，生成新的SN8档再进行下载，否则在烧录过程可能出现不良率偏高或不能烧录。
      3. 如果上面两点仍然不能排除问题，请及时跟代理商或SONIX联系，进行返修。

    • .在烧录需做IHRC校正的芯片（例如：SN8P2501B、SN8P2711），应注意那些问题？

      1. 请使用最新版本编译程序做编译。( 请到松翰网站的工具网页下载最新版本编译程序 )
      2. 请确认烧录器使用最新版本韧体做烧录：
      (1). MP-Writer：请到松翰网站的工具网页下载最新版本韧体。
      (2). MP-III Writer：请到松翰网站的工具网页下载最新版本编译程序。

    • .PKG烧录不良率偏高，应注意那些问题？

      1. 检查确认socket工作良好。建议定时清洁、定量更换socket；若有烧录不良率偏高的情况，可优先更换新的socket。
      2. 检查确认烧录器韧体为最新版本，此点可与代理商或松翰FAE联系确认。
      3. 检查烧录器和芯片之间的转接是否可靠，建议采用松翰提供的烧录转接板。
      4. 烧录人员必须佩戴有线静电环，烧录工作台必须做好接地及静电防护。

    • .目前松翰有那几款烧录器支持8-Bit MCU的烧录？

      目前松翰有以下两款烧录器可支持烧录：

      1. MP-Writer：

      (1)量产版烧录器，可脱机烧录系列芯片，支持产线大量烧录 。

      (2)可以烧录Rolling code。

      (3)其支持的芯片型号可查阅WRITER。

       2. MP-III Writer：

      (1)量产型烧录器，内建flash主控芯片，可透过USB自动进行韧体更新。

      (2)支持联机/脱机烧录。

      (3)可以烧录Rolling code。

      (4)其支持的芯片型号可查阅WRITER 。
