FAQ 常見問答

    • .當希望程式執行速率較高（Fcpu爲16M或8M）且實際系統將工作在雜汛較嚴重的場合，Noise_Filter打開與否影響大不大？

      當客戶的系統工作在雜汛較嚴重的場合，建議其將雜汛濾波器打開，即Noise_Filter使能（選擇Enable），這樣可以有效濾除或减少外部環境帶來的干擾。
      在Sonix單片機裏面規定，當Code Option中的Noise_Filter使能時，Fcpu選項將自動遮罩掉Fosc/1和Fosc/2選項。因而即使外挂16M晶振，若Noise_Filter使能，Fcpu最大也只能跑4M。
      鑒于以上兩點，用戶應綜合考慮，儘量降低執行速率。若程式對執行速率的確要求較高，可以考慮采用其他方法來降低干擾，如添加濾波電容等。

    • .內部ILRC的頻率爲何?

      內部ILRC振蕩器頻率受工作電壓影響較大，VDD=5V時，約32KHz，VDD=3V時，約16KHz。

    • .可以由目標板提供系統時鐘嗎？

      不能，進行仿真時默認爲仿真器內部的晶振，目標板上的晶振不起作用。

    • .應用RC振蕩時頻率應注意哪些問題？

      RC振蕩頻率主要受下述條件影響：

      1.RC振蕩的工作電壓，不同的工作電壓會影響RC振蕩的工作頻率。在工作頻率較高時，應注意系統的工作電壓，工作電壓太低，可能出現系統工作的不穩定，特別是電池供電系統；

      2.工作環境溫度，不同的環境溫度也會影響RC的振蕩頻率；

      3.外部的干擾源，不同的RC組合，會有不同的抗干擾性能，PCB布板也可以改善RC振蕩的穩定性，C端接地點應接MCU系統內部地，不應該直接接外部電路地。

    • .系統板采用RC振蕩器，如何解决仿真和實際芯片工作的頻率誤差問題？

      建議仿真器仿真采用晶振，實際芯片工作采用RC振蕩電路的方式來開發。

      首先根據芯片內部工作頻率計算采用外部晶振和RC振蕩器的大概參數，仿真時仿真器上插入晶振，仿真通過後重新編譯程序，將High_Clk選項修改爲RC，芯片燒錄後調整目標板上RC振蕩器的組件參數，直至符合要求。

      爲了便于調整RC的組件參數，可以在開發時利用一閑置I/O口輸出一固定頻率方波，如此使用示波器觀察波形調整RC的參數，也便于生産時的調試工作。如果沒有閑置I/O口可使用，可編寫一簡單的測試程序，燒錄芯片進行調整。

    • .在外部RC振蕩模式下，引脚Xout將處于何種狀態？

      在外部RC模式下，振蕩信號將由Xin引脚輸入MCU內部，而此時Xout引脚處于何種狀態，分以下兩種情况說明：
      1.在引脚名稱爲Xout/Fcpu的母體中，如SN8P2700系列，Xout引脚輸出Fcpu，且不能作爲普通I/O口使用。
      2.在引脚名稱爲Xout/Px.x的母體中，如SN8P2500系列，Xout引脚將自動釋放爲普通I/O口，其狀態由程序設定，不能輸出Fcpu或Fosc。

    • .SONIX MCU規格中提到的“1T”是什麽含義？

      “1T”是含義是MCU的運行時鐘最高速度可爲Fcpu=Fosc，因爲SONIX MCU的絕大部分指令都是單時鐘周期，所以系統執行一條指令的最短時間也爲一個振蕩周期。目前，SN8P2XXX系列的絕大部分芯片都支持“1T”，但是 在有些情况下或有些芯片無法做到“1T”，比如在Code Option中選擇Noise_Filter Enable時，MCU的運行時鐘最高速度只可選爲Fcpu=Fosc/4，即“4T”，另外SN8P2614無論什麽條件下最快只能跑“4T”。

    • .在VDD=5V的供電情况下，如何選取RC的參數才能得到4MHz的振蕩頻率？

      使用外部RC電路得到振蕩源時建議如下：
      ◆ 建議選用33pf電容作爲RC震蕩電容，1~8MHz阻容搭配見下表(VDD=5V)：
      frequency resistance capacitance
      8 MHz 1800Ω 33pf
      4 MHz 3900Ω 33pf
      2 MHz 8200Ω 33pf
      1 MHz 18000Ω 33pf

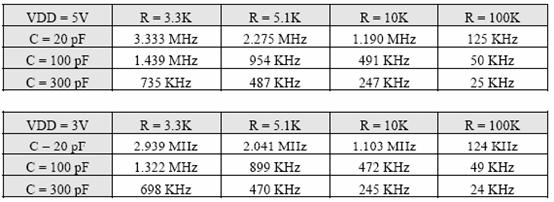

      ◆ 另有RC振蕩時鐘配置表如下：

      ◆ 建議在MCU進電源端加入47uf電容，能有效提高系統的抗干擾性能
      ※ 注：以上參數僅供參考，實際RC振蕩源頻率會因電阻、電容的參數和精度不同存在偏差，請實際測量的頻率爲准。
