請檢查EVKIT上邊按鍵的跳綫帽是否接上。（如下圖紅色框所示）

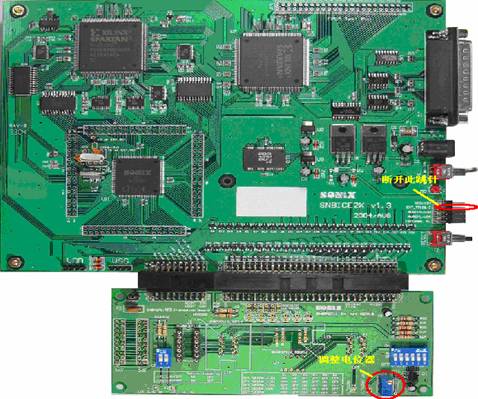

需要借助SN8P2711A的EV-KIT來實現，SN8P2711A和SN8P2711所使用EV-KIT相同； SN8P2711A的AD在選擇內部參考2V，3V，4V時，解析度只能達到8位； 按照datasheet描述，將EV-KIT與模擬器相連(如下圖)。在模擬器電源開關旁邊有四組跳針，其中有一組跳針爲AVREFH/VDD，AVREFH爲仿真晶片ADC綫路的參考高電壓。短路此跳針是將AVREFH與VDD連接，開路此跳針則是外接參考電壓。 只有當客戶使用內部VDD作爲ADC參考電壓時，需將該跳針短路，其餘情况（內部參考2V，3V，4V及外接參考源時）均開路此跳針； 用萬用表測AVREFH和VDD上下兩個跳針上的電壓，幷撥動開關到需要設置的參考電壓值。 如選擇內部的3V，SN8P2711EV-KIT上的開關（S16）也要撥到對應的狀態（選3V時S2、S5爲ON，S1、S3、S4、S6爲OFF），調整電位器，將AVREFH調整到3V；否則程式中選擇的參考電壓和實際仿真所用的參考電壓會不一樣，會造成AD采集值錯誤； SN8P2711A EV-KIT使用說明可參考datasheet EV-KIT相關章節。
