    • .SN8F27E65系列开发工具的使用注意事项有哪些？

      1.SN8F27E65的仿真开发工具为SDA + START-KIT，其他仿真开发工具，如：ICE 2K，ICE 2K Plus II等，均不支持SN8F27E65的仿真开发。
      2.使用SDA + START-KIT仿真SN8F27E65时，SDA由PC通过USB供电，而START-KIT需要用户自己根据实际的应用场合额外供电（SDA不对START-KIT供电）。如果没有为START-KIT提供电源，则不能进行仿真。
      3.仿真时，SDA和START-KIT的上电顺序：先将SDA通过USB线与PC相连接，然后START-KIT上电。否则不能进行仿真。
      注：具体可参考SONIX WEB上的SDA使用手册（Smart Development Adapter User Manual）。

    • .把金属晶振外面的金属层与GND连接，这种接法是否可以提高抗干扰性，使晶振更稳定？

      一般来说，这种晶体外壳焊接到地，只是为了结构上的稳定：抗震！电路特性能够充分抑制EMI干扰。只有频率较高的晶体，EMI方面才需要着重考虑其振荡波形上的overshoot毛刺对CPU时序带来的问题！要求不高的地方，其实不必要太考虑，只要保证基本电路余量，合理搭配元件参数，LAYOUT做好就足够了！

    • .SONIX-ICE和实际电路直接相连进行仿真时，在电源方面需要注意什么？

      仿真器与目标电路连接时，仿真器电源VDD与外部电源要隔离；如果外部电路有AC电源输入，则最好采用隔离变压器。

    • .晶振旁边的谐振电容选取多大较为合适？

      建议选取电容值在20pf~27pf之间，具体值请用户根据实际系统调整。

    • .仿真时，总是提示：Before use ICE,must set Parallel Port Address to 0x378 or 0x278 at BIOS!还会提示：Can not find ICE! Check ICE Power or Connection!，而仿真器连接正确，其他也正常，请问这是怎么回事？

      请客户检查是否打开两个编译器视窗。 由于仿真时需要将程式先下载到仿真器的FPGA中，若FPGA中已经下载一个程式，再编译其他程式时，程式将无法下载，因而会给出报错提示。

    • .用户有时无法取得多脚位(大于40pin)的ICE连接Target Board的排线，只好用跳线方式，但又会有连接不良的风险，如何解决？

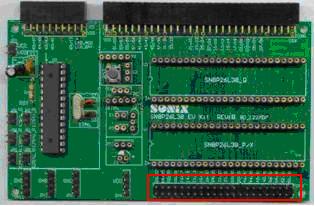

      如图是26L38 EV KIT，在红色框处就是对应IC的48Pin排线接头，用一般的排线接头就可以跟target board完成连接。 未来多PIN数的EV KIT都会这样规划。


    • .仿真时目标板是否需要单独供电？

      使用SN8ICE2K仿真时：
      1. 将仿真器Reset按键旁边的INTERNAL 5V的跳针短路，是选择由仿真器为所仿真的系统（目标板）供电。此时，用户不用单独为其供电；
      2. 使用SN8ICE2K仿真器仿真时，由于用户有时需要仿真工作在非5V情况下（如3.3V…等），就需要单独为目标板供电。此时，请务必拔去ICE板上INTERNAL 5V处的跳针。如若忘记拔去，目标板供电和ICE板供电有可能会引起冲突，引起电流倒灌导致EV板和ICE板的损坏。

      使用SN8ICE2K Plus II仿真时：
      可选择5V或3.3V供电，具体使用方法请参考SN8ICE2K Plus II使用手册。

    • .SN8ICE2K/SN8ICE2K Plus II支援的最高速度是多少？

      SN8ICE2K/SN8ICE2K Plus II最高只支持8MIPS。

    • .SN8ICE2K如何供应3V工作电压?

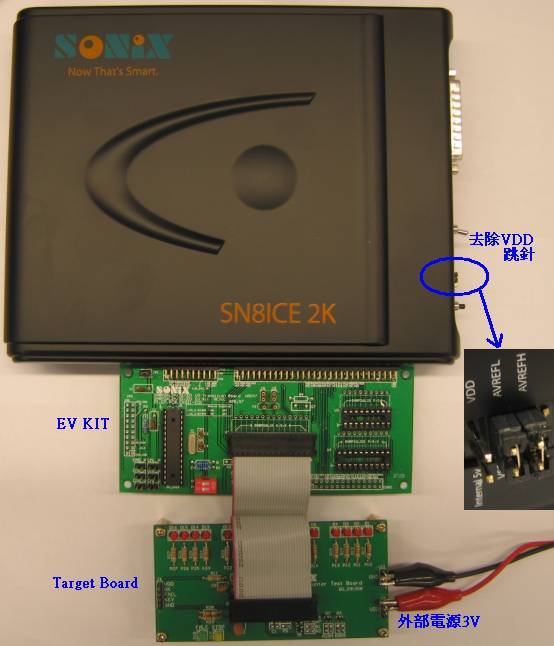

      用户需拔掉 ICE 上的 INTERNAL 5V 跳针，并外接 3V 电源于 Target board 的 VDD 与 VSS 的排针上 ( 如下图 )


    • .仿真器在使用时应注意哪些事项？

      SONIX仿真系统由EV板和ICE板组成，用户在使用过程中要注意以下事项：

      1.检查电源的使用是否正确，并注意电源的极性。仿真器ICE板使用＋7.5V直流电源，过高的电源电压或错误的极性都可能对仿真器造成永久性损坏。选择直流电源时要谨慎，比较差的电源在瞬间开关时的电压异变有可能损坏仿真器。

      2.注意EV板的供电电压。EV板供电方式有两种：选择由ICE板供电（5V）或由目标板直接供电。就两种供电方式说明如下：
      选择由ICE板供电，要将INTERNAL 5V的跳针短路；
      选择由目标板直接供电，请务必拔去ICE板上INTERNAL 5V处的跳针。如若忘记拔去，目标板供电和ICE板供电有可能会引起冲突，引起电流倒灌导致EV板和ICE板的损坏。

      3.EV板不管选择哪种方式供电，都要确保进入EV板中的电源电压和I/O口灌入电压值没有超过规范的极限电压。

      4.目标板采用市电方式供电时，建议引用隔离变压器，防止在调试、测试过程中不当的操作引起仿真器和测量仪器的损伤。

      5.正常使用过程中，注意将仿真器安置在一个清洁的工作环境中，不要和散置导线或元器件接触导致短路。仿真器使用完毕，注意拔掉PC并口线和关断电源，防止非工作时间内电源的异常损坏仿真器。

      6.仿真器EV板上印有有关拨码开关、跳针、LED及接插件等说明文字，使用前要了解每一部分的功能和使用方法。关于此部分请阅读仿真器使用说明书。

      7.当外接目标板时，要养成事前测试目标板连接是否正确的习惯，以免插接供电后造成仿真器的损伤。一般要必须确保目标板没有短路，I/O口灌入电压没有超过规范极限值等。

      8. 平时要保持仿真器的清洁，长期不使用时要用防静电袋包裹妥善安置。

      其他使用细节请参考仿真器使用手册。
