FAQ 常见问答

    • .SN8P1919 EVKIT与仿真器连接时需要注意的事项？

      SN8P1919 EVKIT上的两边插针是相同的，用户将其插在仿真器上进行仿真时尤其需要注意不能将其插错，否则会烧坏EVKIT上的晶片。

    • .在程式仿真的过程中，按键均有效，但是实际烧晶片之后在EVKIT上测试，按键不起作用？

      请检查EVKIT上边按键的跳线帽是否接上。（如下图红色框所示）


    • .在使用SN8P1917/1919/1929EVKIT时，对ADC的相关设置均正常，但是晶片不能升压？

      1．请检查EVKIT上VCC和VDD的跳线是否没有接；
      2．程式中对类比部分的设置需要使用带X的命令；
      3．仿真的时候，ICE_MODE需要设置为1。

    • .借助EV-KIT仿真SN8P2711A进行AD采样并使用内部参考时需要注意哪些问题？

      1. 需要借助SN8P2711A的EV-KIT来实现，SN8P2711A和SN8P2711所使用EV-KIT相同；

      2. SN8P2711A的AD在选择内部参考2V，3V，4V时，解析度只能达到8位；

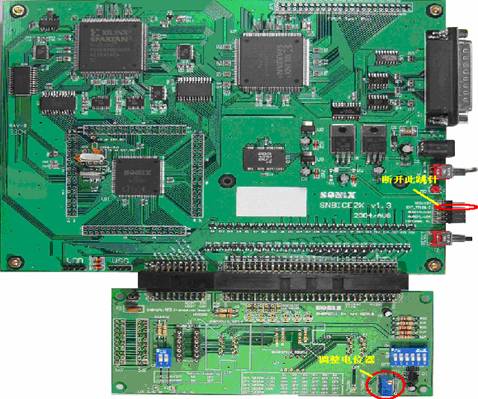

      3. 按照datasheet描述，将EV-KIT与模拟器相连(如下图)。在模拟器电源开关旁边有四组跳针，其中有一组跳针为AVREFH/VDD，AVREFH为仿真晶片ADC线路的参考高电压。短路此跳针是将AVREFH与VDD连接，开路此跳针则是外接参考电压。 只有当客户使用内部VDD作为ADC参考电压时，需将该跳针短路，其余情况（内部参考2V，3V，4V及外接参考源时）均开路此跳针；

      4. 用万用表测AVREFH和VDD上下两个跳针上的电压，并拨动开关到需要设置的参考电压值。 如选择内部的3V，SN8P2711EV-KIT上的开关（S16）也要拨到对应的状态（选3V时S2、S5为ON，S1、S3、S4、S6为OFF），调整电位器，将AVREFH调整到3V；否则程式中选择的参考电压和实际仿真所用的参考电压会不一样，会造成AD采集值错误；

      5. SN8P2711A EV-KIT使用说明可参考datasheet EV-KIT相关章节。


    • .为什么要使用EV-KIT？EV-KIT具有什么功能？

      ICE无法仿真所有MCU的功能，SONIX采用外加板(EV KIT)于ICE上来模拟。如SN8P2711的内部参考电压和LVD检测通道；SN8P26L3X的比较输出功能等。 关于EV-KIT的详细说明和用法可以点击网页
