FAQ 常见问答

    • .用户自制烧录转接板时有哪些需要注意的事项？

      用户在自制烧录转接板时，需要考虑以下几个问题：
      1. 参考datasheet中Programming Pin Mapping章节接线；
      2. 有些型号的烧录转接板要增加一些元器件，否则无法正常烧录；如SN8PC20的烧录转接板必须增加二极体，Flash型号MCU（SN8F225x、SN8F227x、SN8F228x）的烧录转接板必须于VREG上焊接电容。
      具体焊接方法可以查看datasheet烧录引脚章节。

    • .SN8F225x和SN8F227x烧录转接板注意事项？

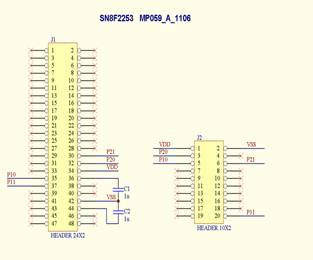

      在烧录转板上的VREG2.5 & VREG3.3需要加电容C1/C2，都是1uF。 SN8F2253和SN8F2271的烧录转板电路图如下：

      Flash 型号的烧录转接板都有 2 颗电容，如 SN8F2288。

    • .SN8PC20烧录转接板上的二极管如何焊接？

      使用 SN8PC20 烧录转接板时，需要查看烧录转板上是否焊接有二极管，二极管的焊接方向如下图是所示：

      , 如果没有二极管的话无法正常烧录 SN8PC20 。 目前 Sonix 出货的 SN8PC20 烧录转接板均 焊接有二极管。
